Un diagramme lié peut contenir des liens horizontaux ou verticaux (voir ici). Comme les diagrammes drill-down ont un rôle et un traitement particuliers, les diagrammes liés seront désignés comme « diagrammes drill-down ».
Vous devez sélectionner la séquence liée que vous souhaitez exporter. Unistep exportera la séquence choisie et tous ses liens en un seul fichier HTML animé, dans un seul diagramme. Appuyez sur le bouton correspondant à la séquence à exporter : elle sera mise en surbrillance. Appuyez ensuite sur le bouton d’export.

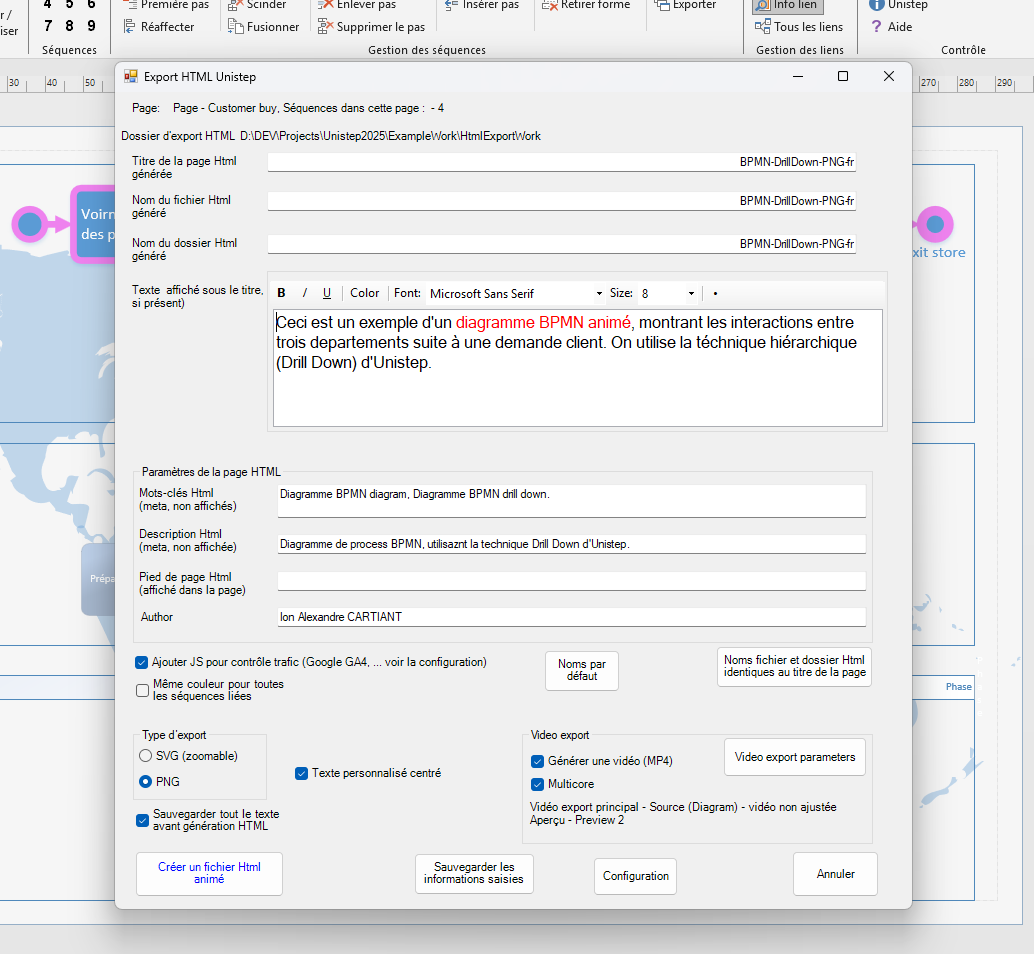

Les paramètres disponibles dépendent de votre licence (PRO / STD). Veuillez consulter la page comparatif des licences. Dans la version PRO, ces paramètres sont enregistrés et restaurés dans un fichier XML associé au diagramme.
Appuyez sur le bouton d’export. Unistep animera les diagrammes pendant l’export et générera un fichier HTML animé. Une fois terminé, le fichier généré sera affiché afin que vous puissiez vérifier le résultat.
Toutes les ressources HTML de cette sortie animée sont générées dans un dossier que vous spécifiez, par diagramme. Cela signifie que vous pouvez exporter la même animation avec des paramètres différents (par exemple, image SVG ou PNG) dans des dossiers distincts, en changeant simplement le dossier d’export avant de lancer le processus.

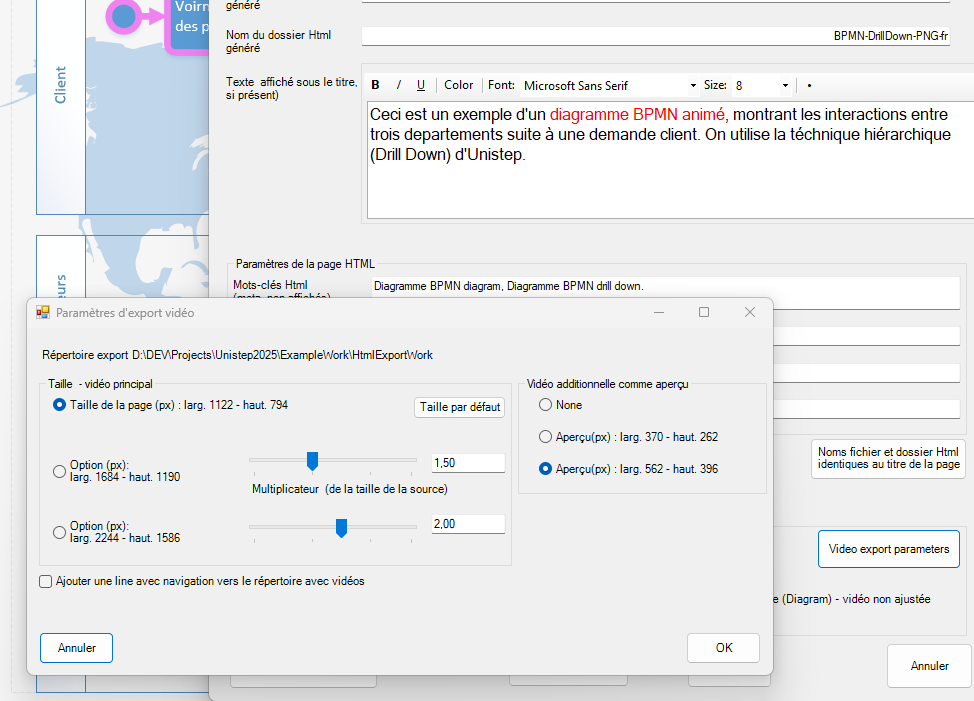

Pour créer un fichier vidéo animé, appuyez sur le bouton Vidéo dans le formulaire d’export HTML (licence PRO uniquement). Un formulaire de contrôle vidéo s’affichera, où vous pourrez sélectionner la qualité. Les options incluent la taille native du diagramme ou d’autres préréglages, que vous pouvez modifier et enregistrer. Unistep peut aussi générer des fichiers MP4 de prévisualisation, à intégrer dans une page HTML pour un chargement rapide, liés à la vidéo complète.
Comme il s’agit d’un diagramme drill-down, Unistep exportera le processus complet jusqu’au niveau de profondeur maximal défini pour la séquence. Plusieurs exports seront réalisés à des profondeurs croissantes. Ces exports sont créés en mode normal et en mode trail, avec prévisualisations.

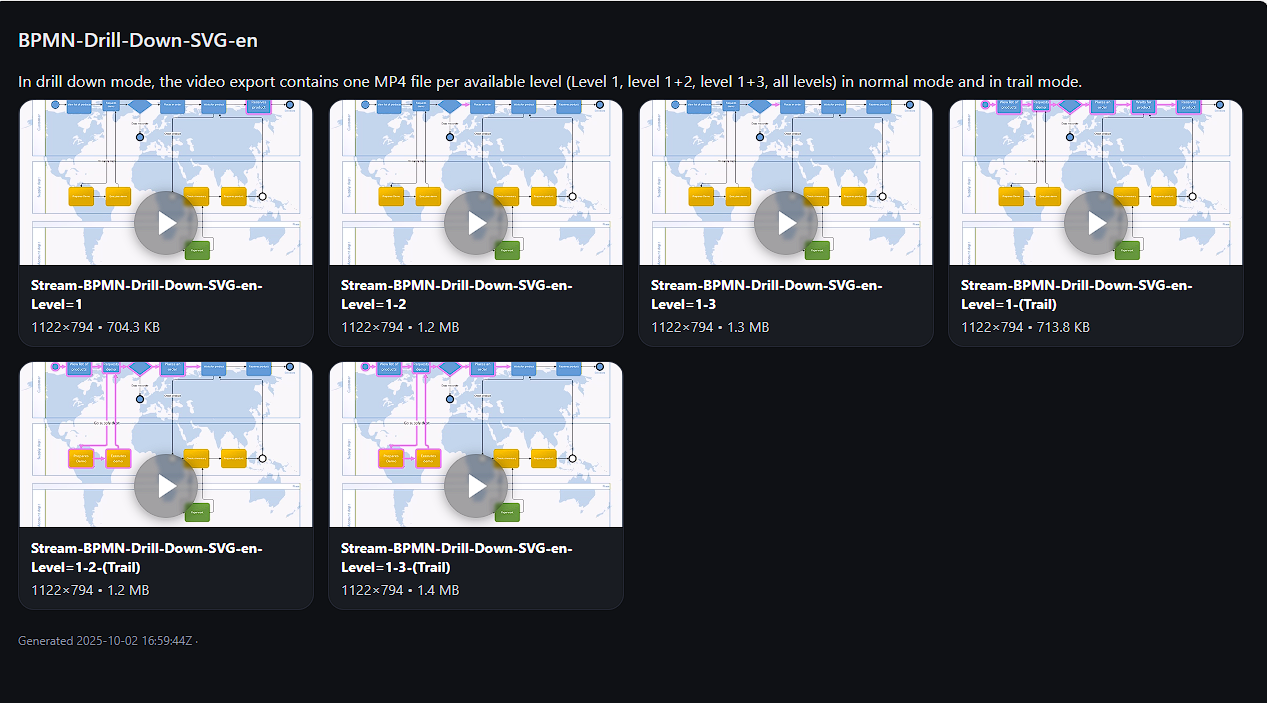

À la fin, Unistep génèrera un fichier catalogue HTML contenant les prévisualisations et les liens vers chaque vidéo exportée. Ce fichier permet un accès immédiat à toutes les vidéos pour sélectionner rapidement celles qui vous intéressent.

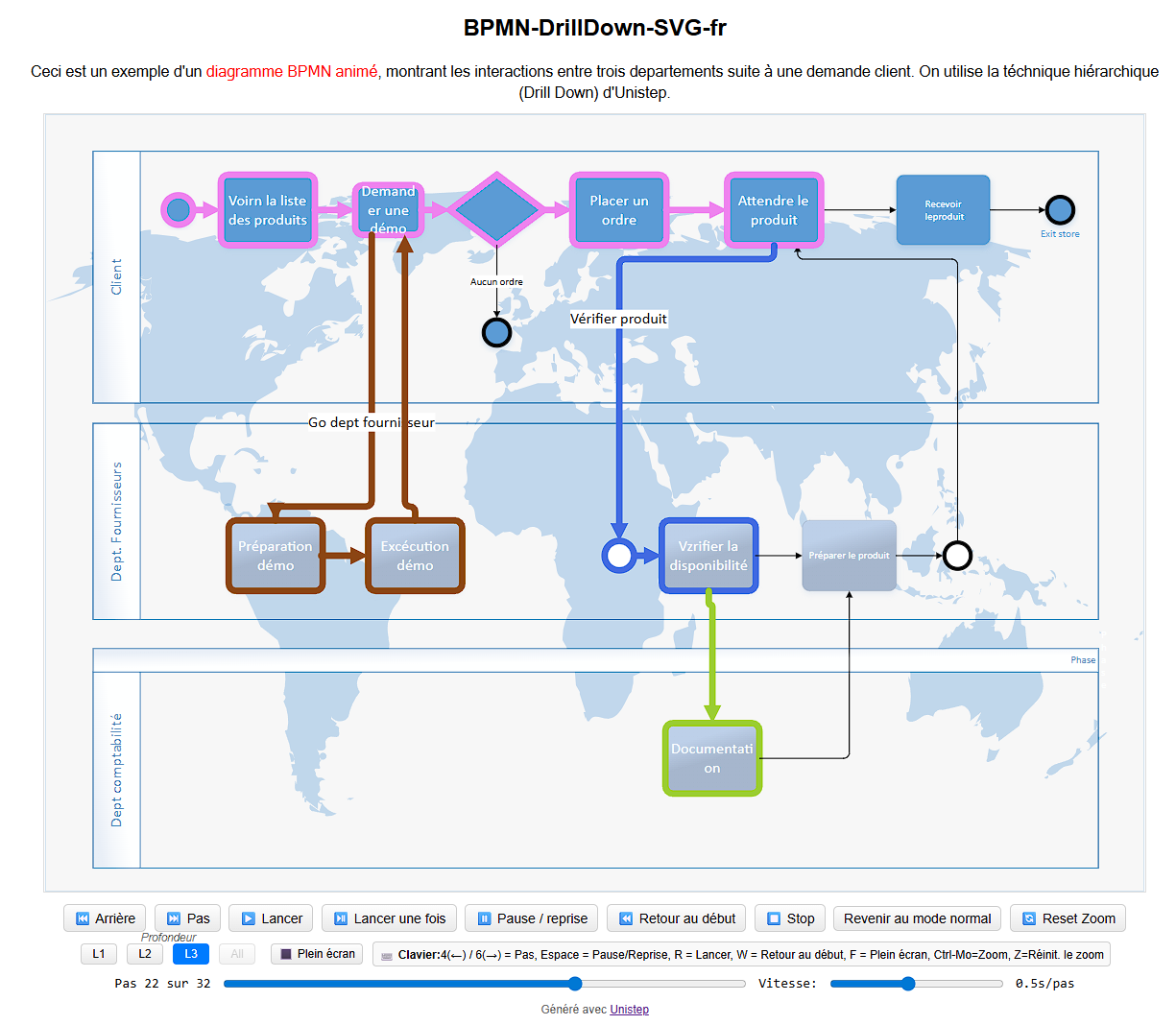

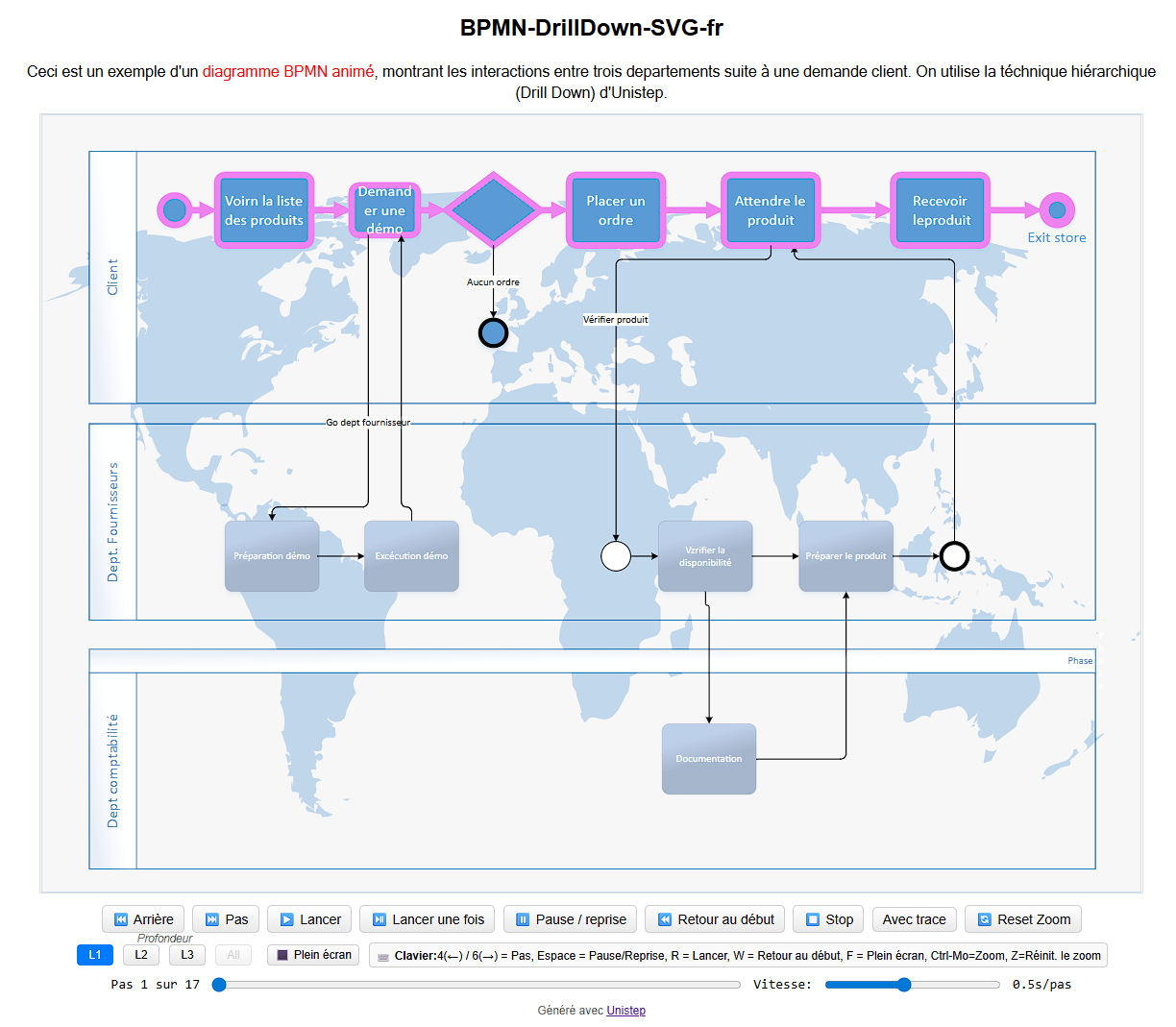

Unistep exporte d’abord uniquement le processus principal, puis les exports à des profondeurs croissantes jusqu’à la dernière. Dans l’HTML généré, vous pouvez sélectionner le niveau de profondeur à visualiser pendant l’animation. Vous pouvez aussi choisir le mode normal ou le mode trail.
Voir (et animer !) le fichier HTML

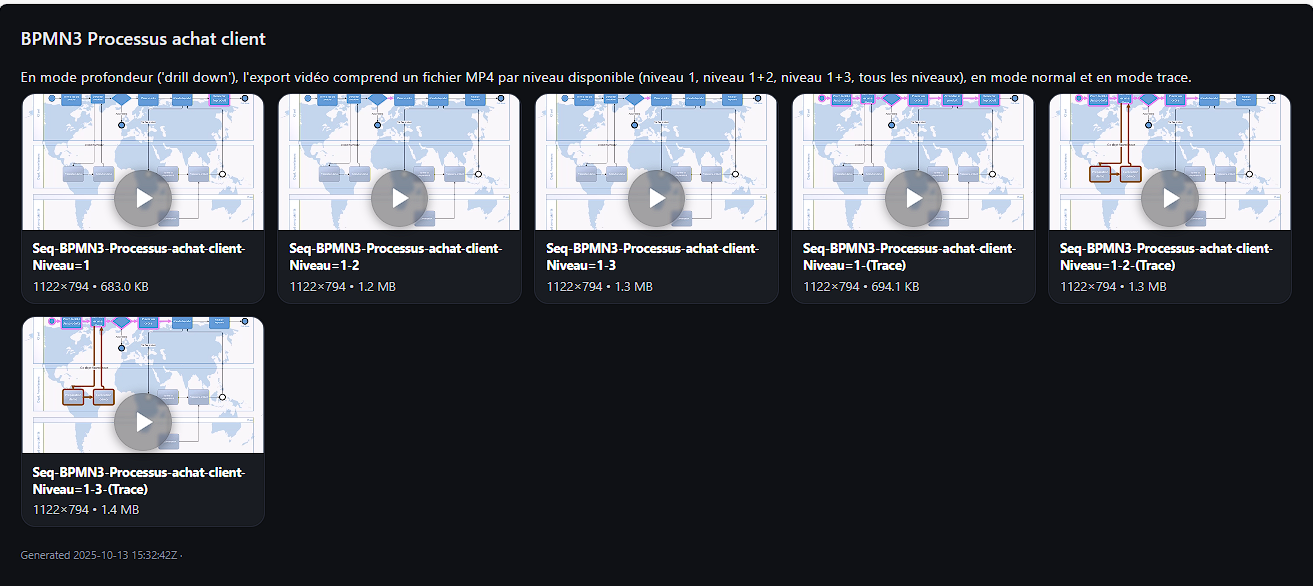

Unistep exporte le processus principal en vidéo MP4, puis une vidéo pour chaque profondeur croissante, en mode normal et en mode trail. Des prévisualisations de ces fichiers exportés sont également générées. Enfin, Unistep crée un fichier catalogue HTML avec les liens vers toutes les vidéos et leurs prévisualisations.
Voir le catalogue et les vidéos
